Os arranha-céus são frequentemente definidos pela sua altura visível e fachadas brilhantes, mas grande parte da sua complexidade está oculta.
Atrás dos andares numerados e das plataformas de observação encontra-se uma rede de níveis ocultos – espaços críticos para a estabilidade, segurança e função de uma torre, mas em grande parte invisíveis para os ocupantes.
Como Zaeem Chaudhary, diretor e tecnólogo de arquitetura credenciado (MCIAT) da AC Design Solutions, disse à Newsweek, “pisos ocultos em arranha-céus são mais comuns do que a maioria das pessoas imagina… (e) são deliberadamente omitidos da numeração de andares públicos”. Estes incluem pisos de fábricas mecânicas, níveis de transferência estrutural e pisos de refúgio contra incêndio, que “existem por razões de engenharia e segurança, mas nunca são ocupados ou reconhecidos publicamente”.
Embora invisíveis para os ocupantes, estes pisos ocultos são essenciais para o funcionamento de qualquer arranha-céu. Desde sistemas mecânicos e núcleos estruturais até níveis de refúgio e sistemas de amortecimento, eles representam a engenharia invisível que torna possível alturas extremas.
À medida que as cidades se tornam mais densas e as populações aumentam, os arquitetos e engenheiros estão cada vez mais concentrados em tornar os edifícios altos mais eficientes e sustentáveis. A investigação global mostra que as prioridades de concepção mudaram no sentido da redução do consumo de energia, da integração de sistemas renováveis e da melhoria do desempenho dos edifícios através de tecnologias avançadas.
A urgência é clara: os edifícios e a construção são responsáveis por cerca de 37 por cento das emissões globais de CO₂, de acordo com o Programa das Nações Unidas para o Ambiente (PNUMA), colocando pressão sobre a indústria para inovar.
A construção vertical está a tornar-se uma necessidade em cidades com restrições de terra, levando os designers a repensar a forma como os arranha-céus utilizam a energia, os materiais e o espaço interno, ao mesmo tempo que satisfazem as exigências das crescentes populações urbanas.
A infraestrutura invisível
No centro de cada edifício alto estão pisos mecânicos – níveis dedicados que abrigam sistemas essenciais como aquecimento, ventilação, equipamentos elétricos e infraestrutura de água. Esses pisos são uma característica universal dos arranha-céus, muitas vezes distribuídos por toda a estrutura para garantir um funcionamento eficiente. Os arranha-céus normalmente exigem vários níveis mecânicos porque os serviços não podem ser executados de forma eficaz a partir de uma única sala de fábrica no nível do solo.
Hassan Baloch, engenheiro estrutural e fundador do Civil Engineering Daily, disse à Newsweek: “Os arranha-céus têm pisos que não são escritórios, apartamentos ou quartos de hotel”. Ele observou que os sistemas mecânicos – incluindo “unidades HVAC (aquecimento, ventilação, ar condicionado), tanques de água, bombas, subestações elétricas (e) sistemas de proteção contra incêndio” – devem ser distribuídos por toda a altura de um edifício por razões práticas.
Como diz Baloch, “nada disso é visível para os ocupantes. Tudo isso é o que mantém um edifício muito alto funcionando”.

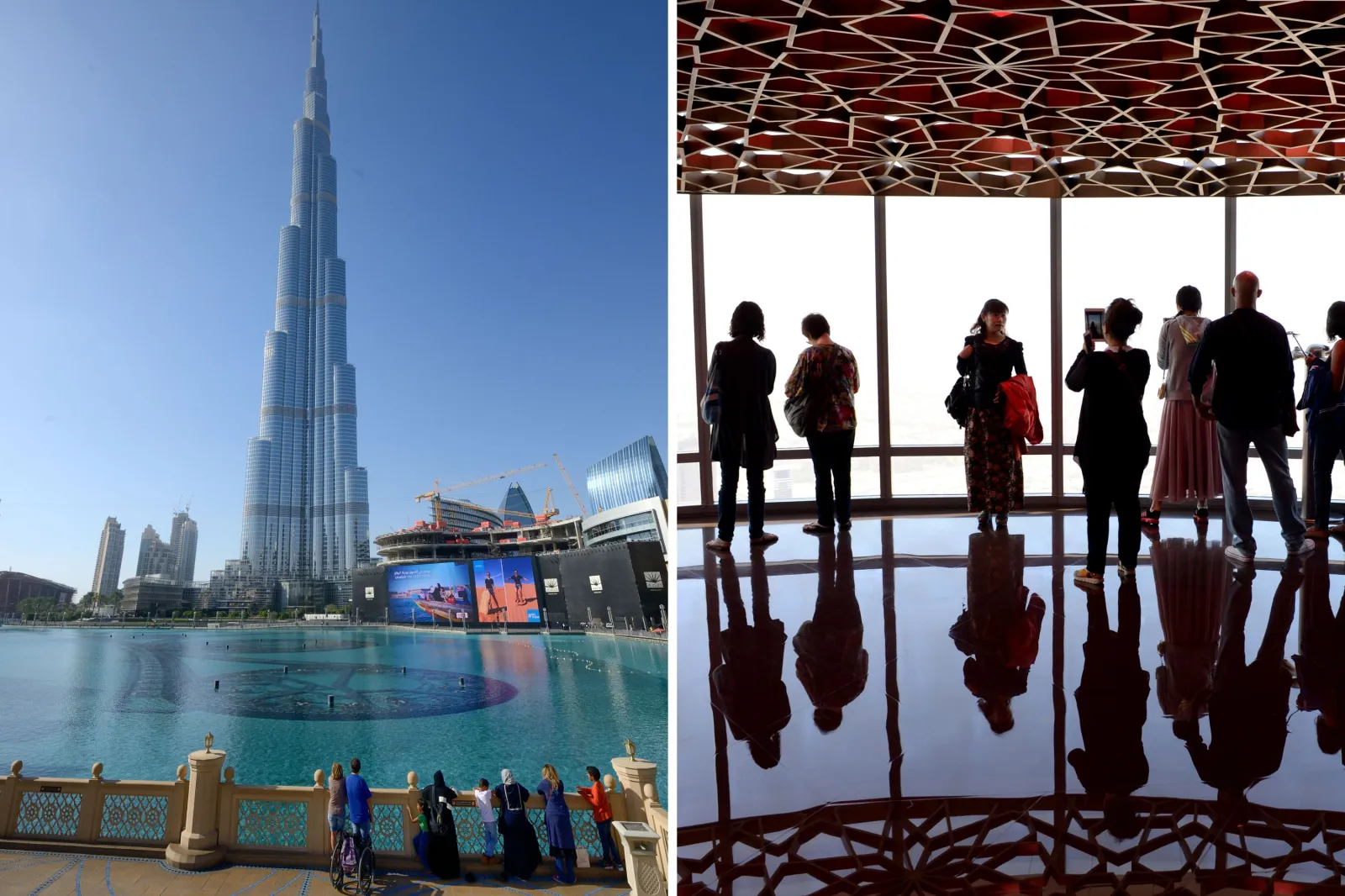

Em torres gigantes, como o Burj Khalifa de Dubai, o edifício mais alto do mundo, esses sistemas estão espalhados por vários níveis, muitas vezes com alturas de piso maiores que o normal para acomodar equipamentos volumosos, explicou Baloch. Essa infra-estrutura é essencial para criar o que os engenheiros por vezes descrevem como uma “cidade vertical”, onde a energia, a água e o controlo climático devem funcionar perfeitamente ao longo de centenas de metros.
Pisos estruturais que não existem – no papel
Alguns dos níveis ocultos mais incomuns são pisos de transferência estrutural – andares inteiros preenchidos com vigas e sistemas de distribuição de carga, em vez de espaço utilizável.
Como explicou Chaudhary, esses andares são inseridos quando o layout estrutural de um edifício precisa mudar, como na transição de um lobby amplo e aberto para uma grade residencial mais densa acima. “Todo esse andar é consumido pela estrutura”, disse ele. “Não aparecerá no painel do elevador.”
A literatura de engenharia mostra que tais estruturas de transferência redistribuem as cargas entre colunas e núcleos, permitindo layouts arquitetônicos flexíveis enquanto mantêm a estabilidade. Esses espaços são essenciais, mesmo que permaneçam invisíveis.
da mesma forma, os sistemas estabilizadores e treliças formam outra camada oculta. Como observou Baloch, estes elementos ligam o núcleo de um edifício às suas colunas exteriores, aumentando a rigidez e reduzindo a oscilação causada pelo vento, que constitui a “carga crítica” nos arranha-céus. Os componentes estruturais são tão grandes que criam efetivamente zonas não ocupáveis – muitas vezes mescladas com pisos mecânicos.
O movimento induzido pelo vento é um desafio importante em edifícios altos, e os engenheiros frequentemente implantam amortecedores de massa ajustados para neutralizá-lo. Estes enormes sistemas absorvem e dissipam energia, reduzindo as vibrações e melhorando a segurança e o conforto. Pesquisas mostram que eles são calibrados para a frequência natural de um edifício, ajudando a estabilizar estruturas sob forças eólicas ou sísmicas.
Segurança, refúgio e outras áreas ocultas
O design de segurança introduz ainda outra camada de pisos ocultos. Pisos de refúgio – exigidos por muitos códigos de incêndio – fornecem áreas protegidas onde os ocupantes podem esperar com segurança durante emergências, em vez de descer dezenas de andares. A investigação mostra que estes pisos fazem parte de estratégias de evacuação faseadas, que são mais práticas em edifícios altos do que tentar evacuar todas as pessoas em simultâneo.
Além destes, os arranha-céus também contêm extensões de elevadores, salas de comunicações, espaços de cobertura e zonas intersticiais dentro de paredes ou tetos.

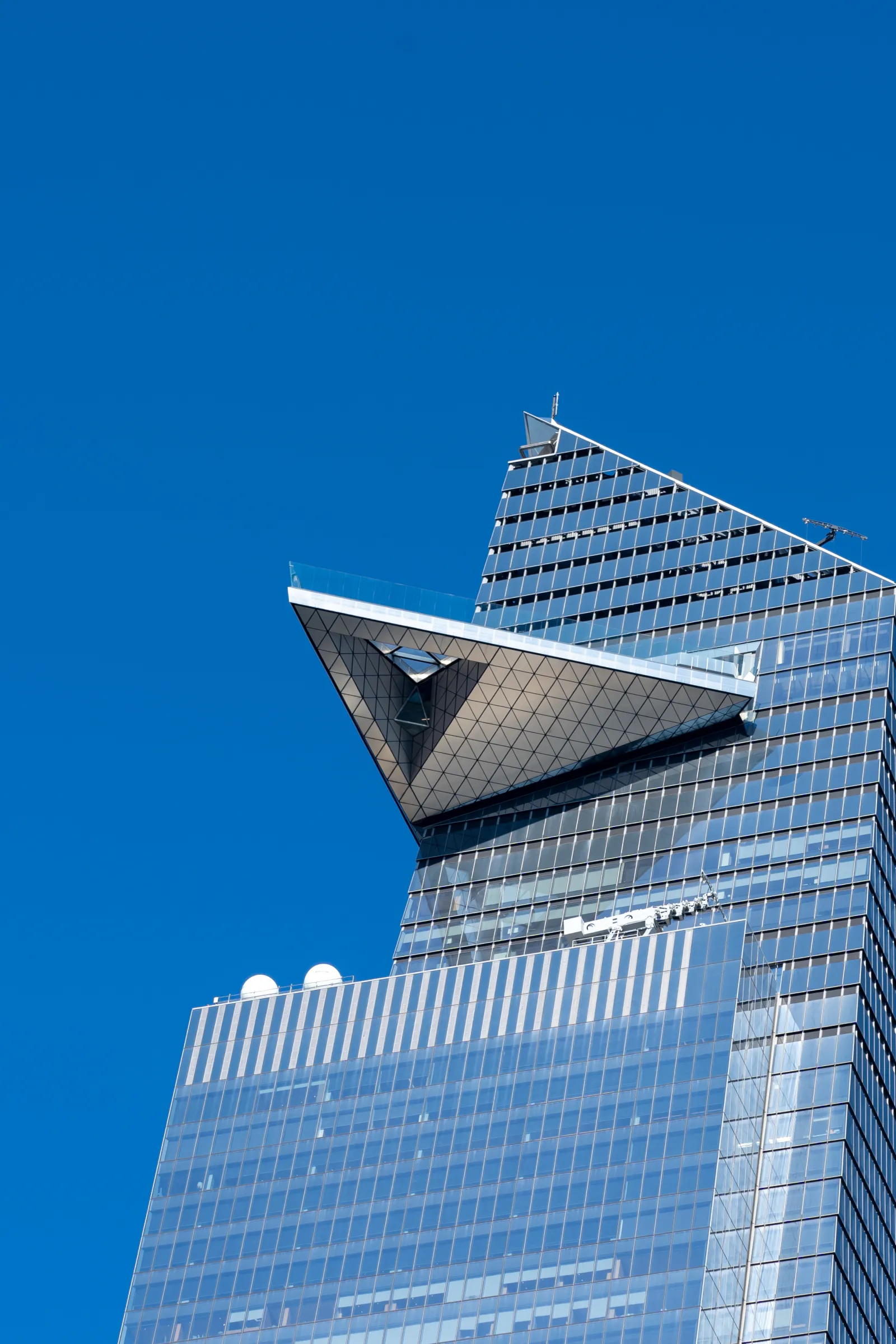

Brenner disse à Newsweek que o “espaço intersticial dentro dos edifícios” pode abrigar treliças estruturais, grandes equipamentos mecânicos ou vazios arquitetônicos não condicionados – como a parte inferior de plataformas de observação ou estruturas de coroa ao ar livre que escondem máquinas nos telhados.
